◆  产品规格：适用于FANUC(法那科)、西门子系统，18点，两开两闭

◆  产品型号：JCB－0I／18／22

◆  产品图片：

◆ 安装载体：

◆  产品简介

本产品主要针对FANUC(法那科)、西门子系统设计;

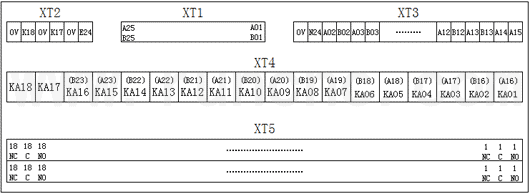

◆  元件位置图

◆  产品使用说明

1. XT1为50芯芯扁平插座,使用时和系统相连,其中A24、B24、A25、B25内部已相连;
2. XT2为6针单排端子,由左至右依次,0V、K18为继电器KA18的单独回路,0V、K17为继电器KA17的单独回路,0V和XT1的A01相连,并作为KA01到KA16这16只继电器的公共端,E24和XT1的A24、B24、A25、B25相连;
3. XT3为XT1的引出端子排,其中0V和XT1的A01相连,N24和XT的B01相连;
4. XT4为18只两开两闭继电器;
5. XT5作为KA01到KA18这18只继电器的输出接口;
