◆  产品类别：穿墙板系统

◆  产品说明：

        控制箱和各种机柜的制造商一定遇到过这样一个难题：如何让一根带插头的电缆顺利并安全的通过箱壁。针对这个难题，我们的工程技术人员研发了一种可开式的穿墙板系统，它能在箱壁上为所通过的电缆提供一个理想的固定和保护功能。

        穿墙板系统使电缆的预安装更加方便快捷。XD直插式穿墙板比传统电缆接头穿越速度快10倍，空间节省50%。

◆  产品型号：

序号	型号	规格	产品图片	安装尺寸	颜色

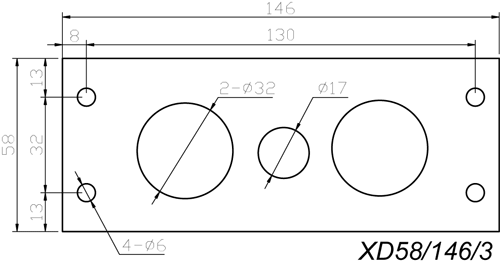

1	XD58/146/3	146*58*10(MM)		点击查看	磨砂黑色

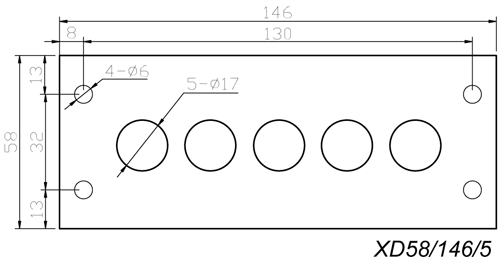

2	XD58/146/5	146*58*10(MM)		点击查看	磨砂黑色

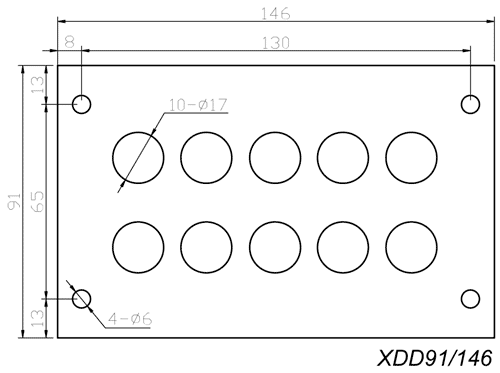

3	XD91/146	146*91*10(MM)		点击查看	磨砂黑色

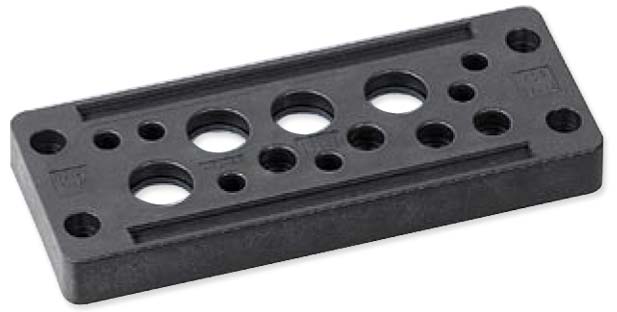

4	HT001	145*58*10(MM)		点击查看	磨砂黑色

◆  产品特点：

• 质量优越，防护等级从HB－VO达到IP54－IP65；
• 安装简单、快捷，节约时间和成本；
• 空间需求小；

◆  相关配件（密封套）：

作用：安装于穿墙板之上，为夹紧电缆之用；

序号	型号	适用电缆直径(mm)	外径		序号	型号	适用电缆直径(mm)	外径
1	￠17孔塞	实	￠17		14	￠16-17	￠16-17	￠32
2	￠32孔塞	实	￠32		15	￠17-18	￠17-18	￠32
3	￠5-6	￠5-6	￠17		16	￠18-19	￠18-19	￠32
4	￠6-7	￠6-7	￠17		17	￠19-20	￠19-20	￠32
5	￠7-8	￠7-8	￠17		18	￠20-21	￠20-21	￠32
6	￠8-9	￠8-9	￠17		19	￠21-22	￠21-22	￠32
7	￠9-10	￠9-10	￠17		20	￠22-23	￠22-23	￠32
8	￠10-11	￠10-11	￠17		21	￠23-24	￠23-24	￠32
9	￠11-12	￠11-12	￠17		22	￠24-25	￠24-25	￠32
10	￠12-13	￠12-13	￠17		23	￠25-26	￠25-26	￠32
11	￠13-14	￠13-14	￠17		24	￠26-27	￠26-27	￠32
12	￠14-15	￠14-15	￠17		25	￠27-28	￠27-28	￠32
13	￠15-16	￠15-16	￠32		26	￠28-29	￠28-29	￠32
