◆  产品名称：继电器模组

◆  产品型号：JCB－PA24/16/A

◆  订货方式：

JCB－	PA	□	/	□	/	□
		|		|		|
		⑴		⑵		⑶

说明：

1. 线圈电压（DC），共有5V、6V、9V、12V、18V、24V可供选择,订购时填入电压数值；
2. 继电器数量，请填入数字，可根据自身技术要求定制；
3. 继电器公共端，填入“A”代表共0V，填入“B”代表公共端设为线圈正电压；

◆  产品图片：

◆ 安装载体：

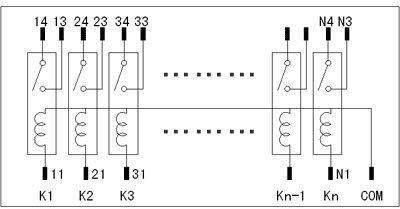

◆  电气原理：

◆  电气参数：

• 触点额定值，最大控制容量（COS φ＝1）：5A   250V AC,5A   30V DC；
• 最大开关电压：110V DC，250V AC；
• 触点排列：1a；
• 耐冲击电压：Min.4000V；
• 线圈电压：（DC）5,6,9,12,18,24V；
• 额定功率：5－18V DC：120mW；24V DC：180mW；
• 执行标准：UL（E43149），CSA（LR26550），TüV；

◆  其它相关：

点我下载有关此板继电器的电器性能文档

阅读文档需要下载PDF阅读器
