◆  产品名称：经济型数控机床手动脉冲发生器

◆  产品型号：HT-941、HT942、HT943

◆  产品说明：

        手动脉冲发生器Manual Pulse Generator（也称为电子手轮，MPG，手摇脉冲发生器,手脉,脉波发生器,MPG等）；

        电子手轮适用各类CNC控制系统，依照以下型号不同及供给电压选择。 适用于教导式 CNC 机械工作原点设定、步进微调与中断插入等动作,另外在印刷机械上也使用电子手轮。

◆  产品图片：

◆  订购方式：

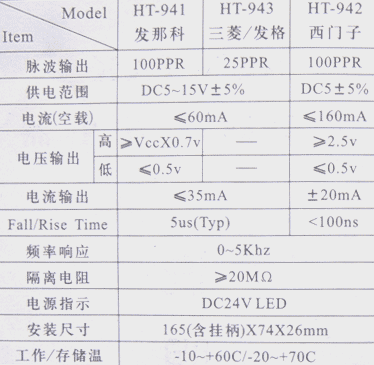

◆  电气特征：

◆  主要数据表：

序号	规格型号	脉冲输出	输出类型	供电范围	主要适用系统
1	HT-941	100 PPR	电压输出	DC5-15V	法那科系统
2	HT-942	100 PPR	差动输出	DC5V	西门子系统
3	HT-943	25   PPR	单端输出	DC5-15V	三菱、发格

HT系列电子手轮可适用于多种CNC数控系统，如法那科（FANUC）、西门子、三菱、发格、海德汉、宝元、新代、海那克（HANUC）、广州数控（GSK）、开通数控、凯恩帝（KND）等多种知名数控系统。

客户可根据输出电压值（DC5V－15V）和输出脉波（25PPR或100PPR）选型，最多可实现11轴控制。

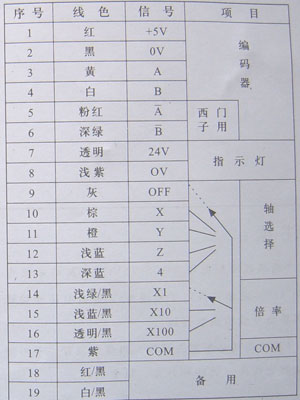

◆ 系统接线图：点击查看

请按照接线图对应线色接线，接线前请仔细阅读后面的注意事项，－A和－B为西门子及类似系统专用，如系统无这两项，此两根线不用接。

◆  特点说明：

1. 采用德国技术生产的编码器，金属码盘，刻度准确、精度高、质感佳、手感好；
2. 直流 5V 或 12V 电源系统可选；
3. 提供 25PPR 或 100PPR 脉波数输出；
4. 多种输出接口型式 : 电压(单端)、差动二种输出可供选择, 配合各种应用；
5. 支持多轴使用 ( 最多 11 轴 )；
6. 附电源指示灯(LED,DC12V~24V) ；
7. 后盖附强力磁铁装置；
8. 线材保证20万次拉伸寿命；
9. 简易安装 , 兼容性高；
10. 低成本解决方案 ；
