◆  产品规格：适用于三菱数控系统，共16点，两开两闭

◆  产品型号：JCB-64

◆  产品图片：

◆ 安装载体：

◆  设计思路

1. 多功能,多系统通用,适用于三菱系统基本I/O单元和远程I/O单元;
2. 因模组中40芯扁平的A04和B04脚的引出,此模组可用于具有模拟输出功能(A0、A0*)的远程I/O单元DX120和DX121上;

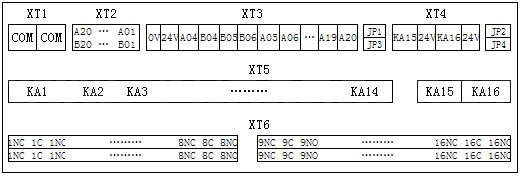

◆  主体元件位置图

◆  模组使用说明

1. XT1为继电器的公共端，标注为COM,使用时连接DC24V电源;
2. XT2为40芯扁平插头,与系统相连，其中XT2的B行从B20到B07信号与XT5继电器KA01到KA14顺序相连;
3. XT3为XT2的引出端子，其中0V与XT2 的A01、A02相连，24V与XT2的B01、B02相连;
4. XT4为KA15与KA16这两个继电器的单独回路的引出端子，在短路棒JP1、JP2、JP3、JP4断开时，XT4的两个24V是单独的,即KA15与其右侧24V单独控制继电器KA15,KA16与其右侧24V单独控制继电器KA16;
5. 短路棒JP1、JP2、JP3、JP4的设置方式(两种):方法1,四只短路棒全断开(默认设置),此时此模组相当于JCB-E60/14+2/22,也就是说KA01到KA14这14只继电器可由系统控制,而KA15和KA16这两只继电器为单独回路方式;方法2,四只短路棒全短接(插上短接冒),此时此模组相当于JCB-E60/16/22,也就是说,KA01到KA16这16只继电器全部由系统控制,此时KA15和KA16这两只继电器的电源由XT1来提供;
6. XT5为16只两开两闭的继电器;
7. XT6为KA1到KA16这16只继电器的输出接线端子，其中NC为继电器的常闭点，C为继电器的公共端，NO为继电器常开点;
