◆  产品规格：适用于三菱数控系统，共14颗继电器，其中有两路单独控制；

◆  产品型号：JCB－E60

◆  产品图片：

◆ 安装载体：

◆  产品简介

1. 针对三菱数控系统设计;
2. 系统型，标准IDC40芯接口，与系统直接连接;
3. 继电器模组为12路（系统接口）+2路(单独回路)方式设计;
4. 继电器选用日本和泉（IDEC），触点电流允许最大为10A；

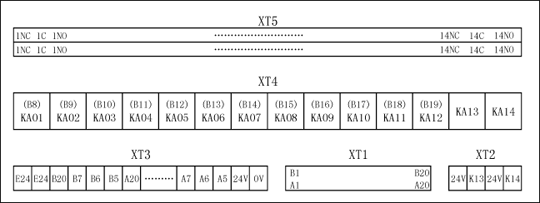

◆  元件位置图

◆  使用说明

1. XT1为40芯扁平插座,使用时与系统相连;
2. XT2为4针单排端子,分别作为继电器KA13与KA14的单独回路;
3. XT3为XT1的引出端子排,其中0V和XT1的A01、A02相连,24V和XT1的B01、B02相连,标识为E24的端子为继电器的公共端,其余与XT1脚号一一对应;
4. XT4为14只两开两闭的继电器;
5. XT5为继电器的输出接口,其中NC为常闭点,C为公共端,NO为常开点;
